糧油行業艾默生9070系列PLC系統升級

項目背景

糧油行業的設備控制每個工段都屬于連續化 24 小時不間斷生產工況，現場包含大量模擬量溫度、液位、壓力檢測，開關量電機啟停、閥門邏輯控制，對 PLC 穩定性、IO 采集精度、總線通訊可靠性要求極·1高。

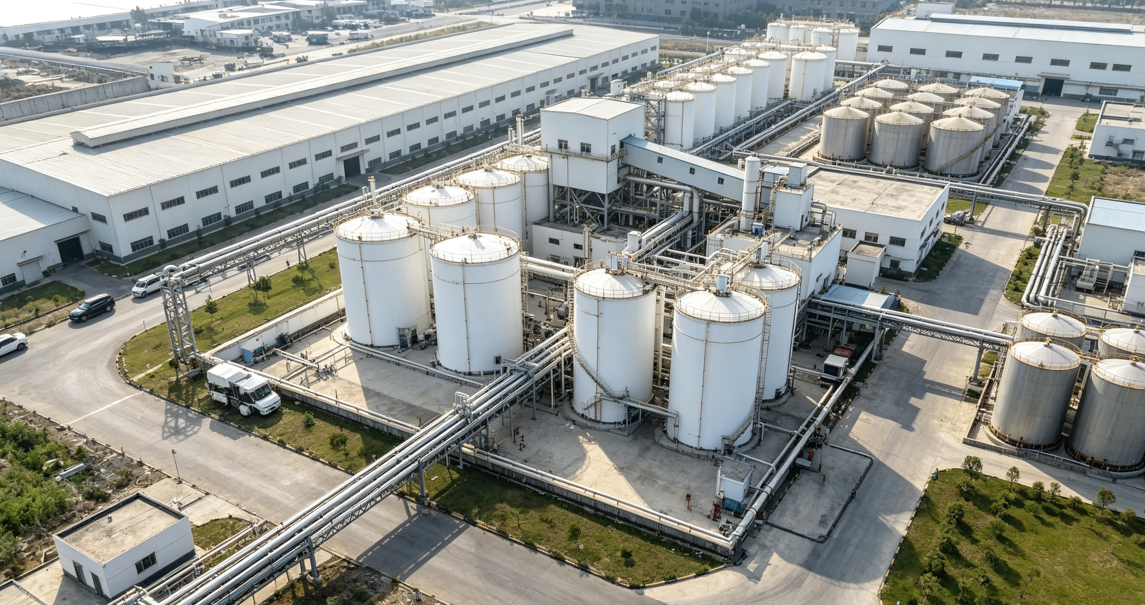

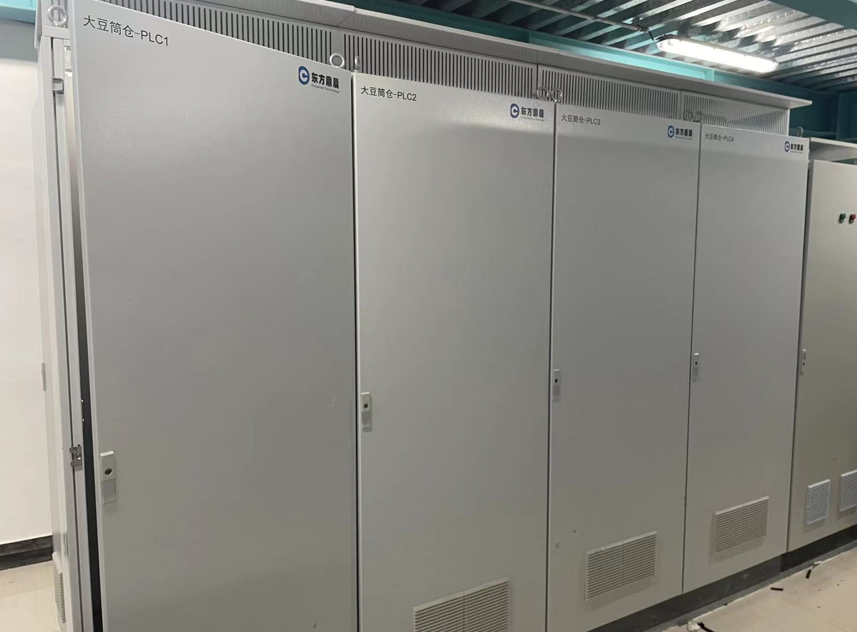

老舊糧油廠區原有自動化系統采用艾默生 Series 90-70（9070）大型 PLC，分散部署于配電室各個 PLC 柜、覆蓋成套控制系統。

整套設備投運多年，長期高負荷連續運行，硬件老化、備件停產、通訊卡頓、運算性能不足等問題持續凸顯，制約糧油生產線智能化改造、能耗采集、全廠數據上平臺等數字化需求。北京東方鼎晨作為艾默生 PLC 中國區授權代理商，擁有 20 余年 PLC 工程項目實施經驗，深耕糧油自動化改造領域，針對該行業老舊系統痛點推出全套升級解決方案，統一將原有 9070 成套硬件更換為艾默生 RX3i（IC695 系列）主控制器 + IC200 遠程從站架構。

RX3i相比9070系統核心技術先進性

運算與控制性能全面升級

1.       掃描周期：9070 大型 CPU 最小掃描周期毫秒級卡頓，RX3i 高速 CPU 可實現微秒級快速掃描，精煉工段溫度 PID 調節無滯后，油脂工藝穩定性顯著提升；

2.       浮點運算：原生支持高精度浮點運算，流量累積、能耗計算、配方調節計算無`1誤差，適配糧油精細化生產管控。

通訊與數字化互聯能力大幅增強

9070 系統僅配備低速百兆以太網，支持協議單一，無法對接工業互聯網平臺；

RX3i 搭載千兆雙網口，兼容多類工業協議，支持遠程上下載程序、遠程故障診斷，廠區中控室可統一監控所有榨油、精煉、脫色工段數據。

硬件可靠性與環境適應性優化

1.       模塊支持熱插拔：RX3i/IC200 IO 模塊可在線更換，無需整條生產線停機；9070 模塊更換必須斷電停機；

2.       寬溫防塵設計：適應糧油車間高溫、粉塵環境，模塊故障率降低 70% 以上；

3.       電源抗干擾優化：針對 MCC 電機啟停產生的電磁干擾做濾波處理，杜絕模擬量信號漂移、通訊閃斷。

靈活擴展架構，適配廠區分期技改

原有9070系統遠程機架掛載數量存在硬性上限，新增遠程PLC柜無法接入；RX3i+IC200分布式架構支持多批次擴容，后續新增榨油車間、倉儲自動化設備可直接新增遠程從站，無需更換主站。

運維便捷性提升

RX3i 內置故障診斷系統，可精準定位電源、總線、IO 通道故障點位，人機界面直接彈窗報警；9070 僅基礎故障代碼，故障排查耗時久，維修難度大。

技術方案

硬件分步更換

先更換核心主站 RX3i 整套硬件，利用總線兼容特性，臨時對接原有 9070 遠程機架，實現不停產過渡；再分批逐臺更換遠程機架為 IC200 從站。

程序遷移適配

RX3i 編程軟件兼容 9070 邏輯指令，原有精煉 PID、電機聯鎖、閥門控制程序直接移植，僅優化模擬量采集、網絡通訊程序，大幅縮短調試周期。

調試與投產保障

單臺機架更換后空載調試 IO 點位，聯動整條生產線分段試車，對比升級前后溫度、壓力、電機控制曲線，確保油脂加工工藝參數無波動，保障糧油成品品質穩定。

升級項目綜合效益

1.       生產保障效益

解決老舊 PLC 停機風險，硬件故障率大幅下降，全年減少非計劃停機時間，避免糧油原料變質、生產線停產損失；原廠持續供貨，備件隨時可采購。

2.       工藝品質效益

高精度模擬量采集 + 高速 PID 運算，油脂精煉溫度、脫色壓力控制更平穩，油脂合格率提升，降低原料損耗。

3.       數字化轉型效益

千兆以太網支持全廠數據上云，對接能耗監測、MES 生產管理系統，實現糧油車間數字化管控，滿足綠色工廠、環保在線監測政策要求。

4.       運維成本效益

模塊熱插拔、精準故障診斷，維修工時減少 60%；設備壽命延長，長期運維、備件采購成本顯著降低。

行業應用展望

糧油連續加工行業對自動化控制系統穩定性、連續性要求嚴苛，老舊艾默生 9070 系列 PLC 因停產、性能瓶頸、擴展性不足，已無法適配現代化糧油工廠生產需求。北京東方鼎晨作為擁有 20 多年實施經驗的艾默生 PLC 中國區代理商，打造標準化 9070 升級 RX3i 分布式控制系統改造方案，，依托 RX3i 高性能主站 + IC200 遠程從站分層架構，兼容原有總線邏輯，硬件一對一替換適配現場全部操作室、MCC 電機控制柜。

升級完成后，整套自動化系統在運算性能、通訊互聯、硬件可靠性、擴容能力、運維便捷性上實現全·1方位提升，既保障糧油生產線24小時穩定連續運行，又為后續全廠智能化、數字化改造預留充足擴展空間，可為同類型榨油、精煉、食品連續加工行業老舊 PLC 升級改造提供標準化參考方案。
