兆易創新GD32F50MxxG高集成電機控制MCU發布，賦能人形機器人關節驅動革新

2026-08-06 15:30:35來源：“兆易創新GigaDevice”微信公眾號關鍵詞：高集成電機控制MCU閱讀量：15681

導讀：產品采用MCU合封自研模擬芯片方案，單芯片集成三相柵極驅動器與4路高帶寬低溫漂軌到軌運算放大器，以252MHz Cortex®-M33算力、極致集成度、小型化封裝、全方位功能安全保障等四大優勢。

　　8月5日，兆易創新(GigaDevice)正式推出面向人形機器人、協作機械臂、靈巧手的 GD32F50MxxG 系列高集成電機控制 MCU。產品采用 MCU 合封自研模擬芯片方案，單芯片集成三相柵極驅動器與 4 路高帶寬低溫漂軌到軌運算放大器，以 252MHz Cortex®-M33 算力、極致集成度、小型化封裝、全方位功能安全保障等四大優勢，一站式解決機器人關節多芯片分立、體積受限、采樣信號差、EMI 干擾嚴重等行業痛點，為輕量化伺服關節提供一體化硬件底座。

　　核心架構

　　自研雙模擬芯片合封，算力與驅動一體化

　　GD32F50MxxG 系列最大核心優勢為封裝內部合封兆易自研模擬芯片：GD30DR1401 三相柵極驅動器、GD30AP8604 4通道軌到軌運算放大器，省去外部獨立驅動、采樣運放，大幅精簡 BOM 與 PCB 布線。

　　1.合封 GD30DR1401 三相柵極驅動器

　　供電5.0V~20V，懸浮耐壓120V，內置自舉二極管；柵極拉電流 2A、灌電流 2.5A，搭配 6 路專用 PWM 接口，原生適配 24~48V 低壓力矩電機 FOC 矢量控制，集成硬件保護。

　　2.合封 GD30AP8604 4通道運算放大器

　　單位增益帶寬11MHz，壓擺率11V/μs，內置 RF/EMI 濾波，低噪聲 8nV/√Hz@1kHz，2.6V~3.6V 供電，專為電機電流采樣、編碼器 / 旋變微弱差分信號放大設計，軌到軌輸入輸出實現更寬的被測信號范圍。

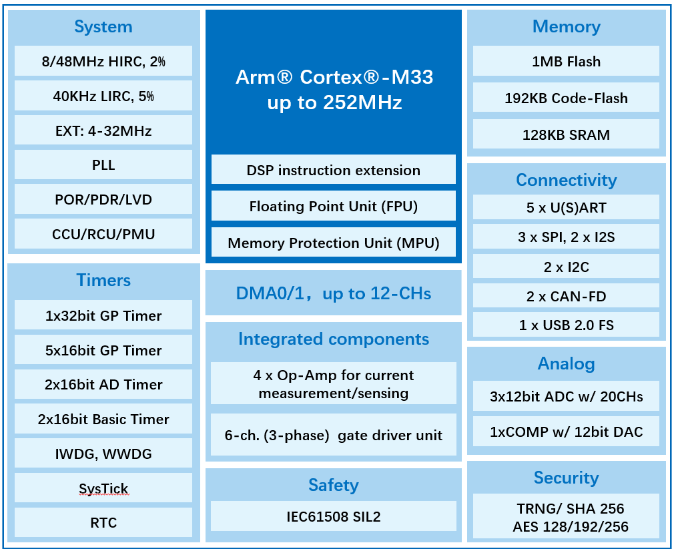

　　該系列MCU搭載 Arm® Cortex®-M33 內核，最高主頻 252MHz，標配硬件 FPU、DSP 指令集與 MPU 存儲器保護單元；存儲配置最高 1MB 總 Flash，內含 192KB 零等待 Code-Flash，搭配 128KB SRAM(32KB 帶 ECC 校驗)，保障運動代碼、采樣數據高速穩定讀寫；配備 12 路 DMA 通道，并行分擔 ADC、PWM、總線數據搬運，釋放 CPU 算力，專注閉環運算；內置多路高精度片內時鐘與 PLL，兼顧低速精密定位、高速動態運動雙重工況。

　　全棧外設資源

　　實現機器人場景落地優勢一體化

　　電機控制、模擬采集外設，適配關節高精度傳感驅動

　　定時器資源全覆蓋：5 路通用 16 位定時器、2 路高級定時器、2 路基本定時器、1 路 32 位高精度定時器，搭配硬件看門狗與 RTC，多路互補 PWM 直接對接合封柵極驅動器，完美支撐三相無刷電機驅動。

　　片內集成 3 路 12 位 ADC(15~20 路采集通道)、1 路高速比較器、1 路 12 位 DAC，配合 4 路合封運放同步采集三相電流、電機溫度、觸覺傳感微弱信號；COMP 硬件極速觸發故障關斷，規避堵轉、過載損壞設備。

　　工業通信接口，支撐多關節同步組網

　　標配 2 路 CAN-FD、1路USB2.0 FS、3 路 SPI、2 路 I2C、5 路 U(S)ART可實現多關節級聯協同、編碼器 / 力矩傳感器對接、運動軌跡參數本地存儲，滿足人形機器人全身多軸聯動、機械臂集群調度通信需求。

　　面向機器人核心細分場景

　　人形機器人關節：相較傳統分立方案，合封一體化方案削減了外圍器件，大幅縮小驅動板面積；單芯片閉環控制實現單軸平順運動，CAN-FD 多軸同步保障多關節協同精度，小型封裝適配狹小腔體，減重簡化裝配，硬件多級保護保障運動安全。

　　靈巧手：QFN/BGA 小尺寸封裝適配小空間應用需求，單芯片驅動多路微型電機，大幅降低靈巧手硬件開發難度。

　　小型協作機械臂、AGV 行走伺服：120V 耐壓柵極驅動器適配主流 24~48V 工業低壓電機，無需額外電源轉換，降低系統成本，同步減少轉換損耗； CAN-FD 總線適配設備集群組網，配合FOC 算法抑制轉矩波動，實現平穩運行。

　　信息安全與功能安全雙重防護

　　適配行業合規要求

　　芯片搭載完整硬件安全模塊：TRNG 真隨機數發生器、SHA256 哈希單元、AES128/192/256 硬件加密引擎，搭配 EFUSE 安全存儲區鎖定關節標定參數；支持 SBSFU 安全啟動與安全固件更新、完整性校驗與防回滾，產品與產品開發管理體系遵從歐盟網絡安全彈性法案(CRA)法規要求與IEC62443安全標準，遵從各類相關行業國際標準，并可以為下游OEM提供信息安全方案與認證咨詢。

　　同時芯片通過 IEC 61508 SIL2 功能安全認證，配套完整 MCU 硬件自檢庫，實時診斷內核、存儲、模擬、驅動電路故障，異常工況快速切斷電機輸出，保障設備與人身安全。

　　GD32F50MxxG 系列提供兩款適配不同尺寸關節設計的小型化封裝，其中 GD32F50MMGO7G 8mm×8mm QFN80 小尺寸型號為微型關節優選方案，現已開放樣品申請，將于2026年12月正式量產；GD32F50MVGK7G 7mm×7mm BGA100小型化封裝型號計劃2026年11月初啟動送樣，2027年3月實現批量供貨。

　　目前該系列MCU處于市場導入初期，可通過兆易創新聯系銷售網點申請 FOC 電機參考工程、關節驅動開發套件、評估板等全套樣品與技術資料。
