電能計量管理系統

功能：

　　用戶端消耗著整個電網80%的電能，用戶端智能化用電管理對用戶可靠、安全、節約用電有十分重要的意義。構建智能用電服務體系，全面推廣用戶端智能儀表、智能用電管理終端等設備用電管理解決方案，實現電網與用戶的雙向良性互動。用戶端急需解決的研究內容主要包括：的表計，智能樓宇、智能電器、增值服務、客戶用電管理系統、需求側管理等課題。
　　電能計量管理系統通過對用戶端用電情況進行細分和統計，以直觀的數據和圖表向管理人員或決策層展示各分項用電的使用消耗情況，便于找出高耗能點或不合理的耗能習慣，有效節約電能，為用戶進一步節能改造或設備升級提供準確的數據支撐。

應用場所：

　　（1）辦公建筑（商務辦公、國家機關辦公建筑等）；
　　（2）商業建筑（商場、金融機構建筑等）；
　　（3）旅游建筑（賓館飯店、娛樂場所等）；
　　（4）科教文衛建筑（文化、教育、科研、醫療衛生、體育建筑等）；
　　（5）通信建筑（郵電、通信、廣播、電視、數據中心等）；
　　（6）交通運輸建筑（機場、車站、碼頭建筑等）。

結構：

　　Acrel-3000電能管理系統通常采用分層分布式結構進行設計，即現場設備層、網絡通訊層和站控管理層：
　　（一）現場設備層
　　現場設備層主要是連接于網絡中用于電參量采集測量的各類型的儀表等，也是構建該配電系統必要的基本組成元素。肩負著采集數據的重任。
　　（二）網絡通訊層
　　網絡通訊層主要是由通訊服務器、接口轉換器件及總線網絡等組成。該層是數據信息交換的橋梁，不同的接口轉換器件提供了RS232、RS422、RS485、SPABUS及以太網等各種接口，組網方式靈活，支持點對點的通訊、現場總線網絡、以太網等類型的組態網絡。
　　（三）站控管理層

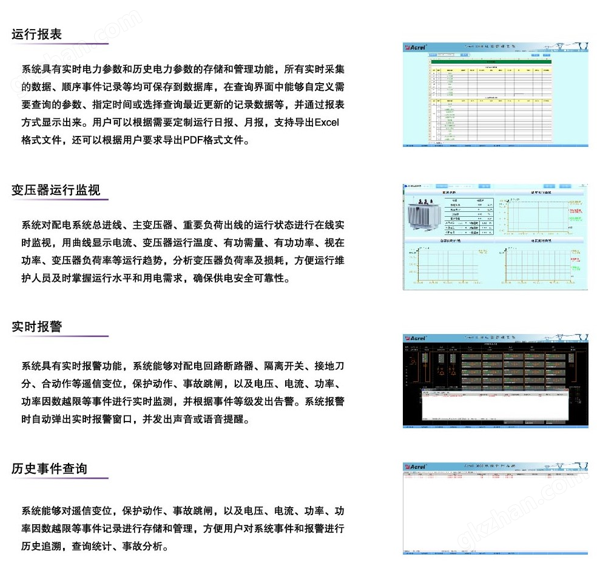

　　站控管理層是針對配電網絡的管理人員，該層直接面向用戶。該層也是系統的最上層部分，主要是由電能管理系統軟件和必要的硬件設備如計算機、打印機、UPS等。

APM810:

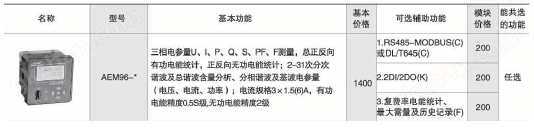

AEM96:

ACR120EL:

DDS1352、DDSD1352、DTSD1352:
