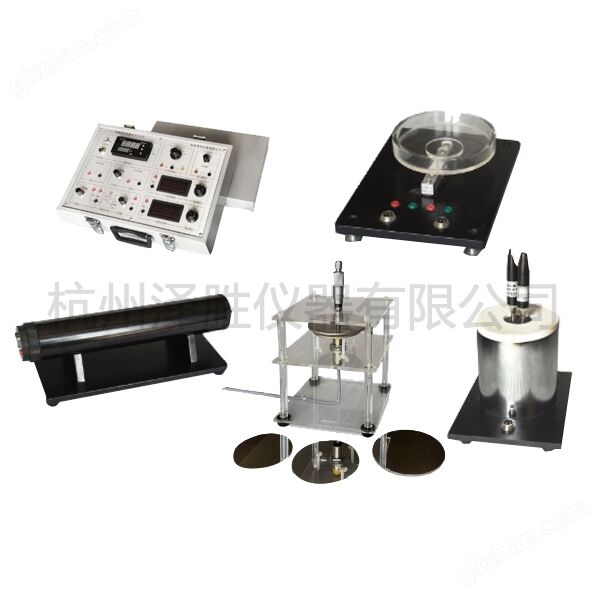

ZC1658型典型傳感器實驗儀

　　ZC1658型典型傳感器實驗儀

　　實驗儀組合了力、熱、光、電中見的典型傳感器，測量這些傳感器的物理特性，學習其工作原理，是一個很好的綜合型、應用型實驗。

　　主要技術參數：

　　一、力學傳感器：應變片傳感器：量程1kg，懸臂梁式，托盤：120mm;包括貼有4個應變片的應變梁、1kg砝碼及托盤、差動放大器、調零電位器、定標電位器(增益調節)、數字電壓表、專用可調電源等。

　　二、熱學傳感器：

　　1、溫度傳感器：AD590、LM35、PT100、熱電偶;定標后可用于實測溫度;

　　2、各傳感器均由金屬直管密封，在可控溫加熱的黃銅溫度井中自由插拔;

　　3、加熱范圍：室溫-120度，控溫精度0.1度，分辨率0.1度。

　　三、光電傳感器：

　　1、傳感器：光敏電阻、硅光電池、光敏二極管、硅光敏三極管;傳感器置于一個距離連續可調的暗筒中，可方便地通過插拔置換;

　　2、光源：鎢絲燈，照度約0～300Lx，可通過改變供電電壓可連續改變;

　　3、密閉光通路：左側為光源，右側為傳感器，長約200mm，距離連續可調。

　　四、電學傳感器：

　　1、電容傳感器：研究平極板距離和電容的關系;研究極板面積大小和電容的關系;研究介質與電容的關系;3種不同大小的圓形電容板，表面鏡面處理，光潔度優于0.1um，可連續改變極板間距，范圍0-8mm;分辨率0.01mm;

　　2、電感傳感器：測量位移和電感的關系;測量范圍0.5-8mm，分辨率0.01mm;

　　3、使用非金屬、無磁性測試平臺，介電常數小;

　　4、下電極下方為電感式傳感器，下電極板同時用作感應金屬。

　　5、上電極可由分辨率為0.01mm的螺旋測微頭調節改變極板間距離。用于研究平極板距離和電容的關系。

　　五、測量線路：

　　1、直流穩壓源0-12V，0.5A;直流恒流源：0-10mA;

　　2、正負電壓源：±2-±12V共6檔，電流0.2A;
