L641X氣動法蘭式軟密封蝶閥

參考價

面議

具體成交價以合同協議為準

公司名稱山東濰高閥門有限公司
品牌
型號
所在地
廠商性質其他
更新時間2026/8/6 9:56:48
訪問次數1

產品標簽:

在線詢價收藏產品點擊查看電話

聯系我們時請說明是智能制造網上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

山東濰高閥門有限公司是一家有著多年閥門的廠家，產品廣泛應用于電力、水利、石化、冶金、造紙、消防、建筑等各個領域，公司以優質的質量和良好的誠諾贏得了廣大客商的和信賴。山東濰高閥門有限公司現有閘閥、截止閥、球閥、止回閥、蝶閥、減壓閥、調節閥、安全閥、水力控制閥等系列近千個品種。公司產品主要按國標、美標、德標、非標等標準，產品公標通徑為：DN6-DN1200，公稱壓力：PN10-PN160、150LB-1500LB。工作溫度：-196-550○C。閥門主體材質采用鑄鐵、鑄鋼、球墨鑄鐵、不銹鋼、合金綱、鉻鉬鋼、低溫鋼等材料，并可根據客戶特殊需求提供特殊閥門。主要連接形式為法蘭式、螺紋式、對夾式、有手動、電動、氣動、液動等方式。總公司擁有閥門全性能測試中心，引進開發的CIMATRON三維CAD設計及CAM、CAE、FMS等輔助生產管理、產品制造軟件系統，擁有數控加工中心、等離子焊接機、全自動氣體保護焊、半自動真空溶焊機、超頻真空熱處理設備、車球專用數控車床、高效加工專機、理化和探傷設備等各類加工檢測設備200多臺套。外觀與內在并重的質理念，用戶至上的服務意識，確保和提高了產品的技術含量，使用戶的最終經濟利益得到有效保證。

展開顯示更多內容

產品簡介在線詢價

概述L641X氣動法蘭式軟密封蝶閥由軟密封中線對夾式蝶閥與活塞式氣動執行器構成，活塞式氣缸具有力矩大開啟速度快的特點，另外再配上電磁閥可以實現對閥門的控制

L641X氣動法蘭式軟密封蝶閥產品信息

概述

L641X氣動法蘭式軟密封蝶閥由軟密封中線對夾式蝶閥與活塞式氣動執行器構成，活塞式氣缸具有力矩大開啟速度快的特點，另外再配上電磁閥可以實現對閥門的控制。另外雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

特點

本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

蝶板采用框架結構，強度高，過流面積大，流阻小。

整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

本閥結構獨特，操作靈活，省力，方便。

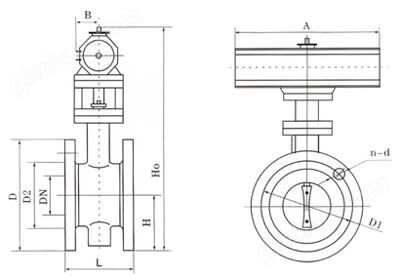

L641X/J-(6.10.16)Q.C.P.R系列連接尺寸

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）												參考重量
公稱通徑		結構長度（標準值）	外形尺寸（參考值）				0.6MPa				1.0 MPa				1.6 MPa
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	338	180	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	14
65	21/	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	16
80	3	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	17
100	4	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	21
125	5	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	27
150	6	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	29
200	8	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	50
250	10	165	197.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	12	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	14	190	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	16	216	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	138
450	18	222	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	175
500	20	229	335	1058	750	380	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	210
600	24	267	390	1163	750	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	275
700	28	430	447.5	1283	750	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	530
800	32	470	507.5	1398	750	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	590
900	36	510	557.5	1498	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1400
1000	40	550	615	1608	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1650
1200	48	630	727.5	1876	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2140

主要參數

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明

關鍵詞：軟密封蝶閥對夾式蝶閥氣動執行器
