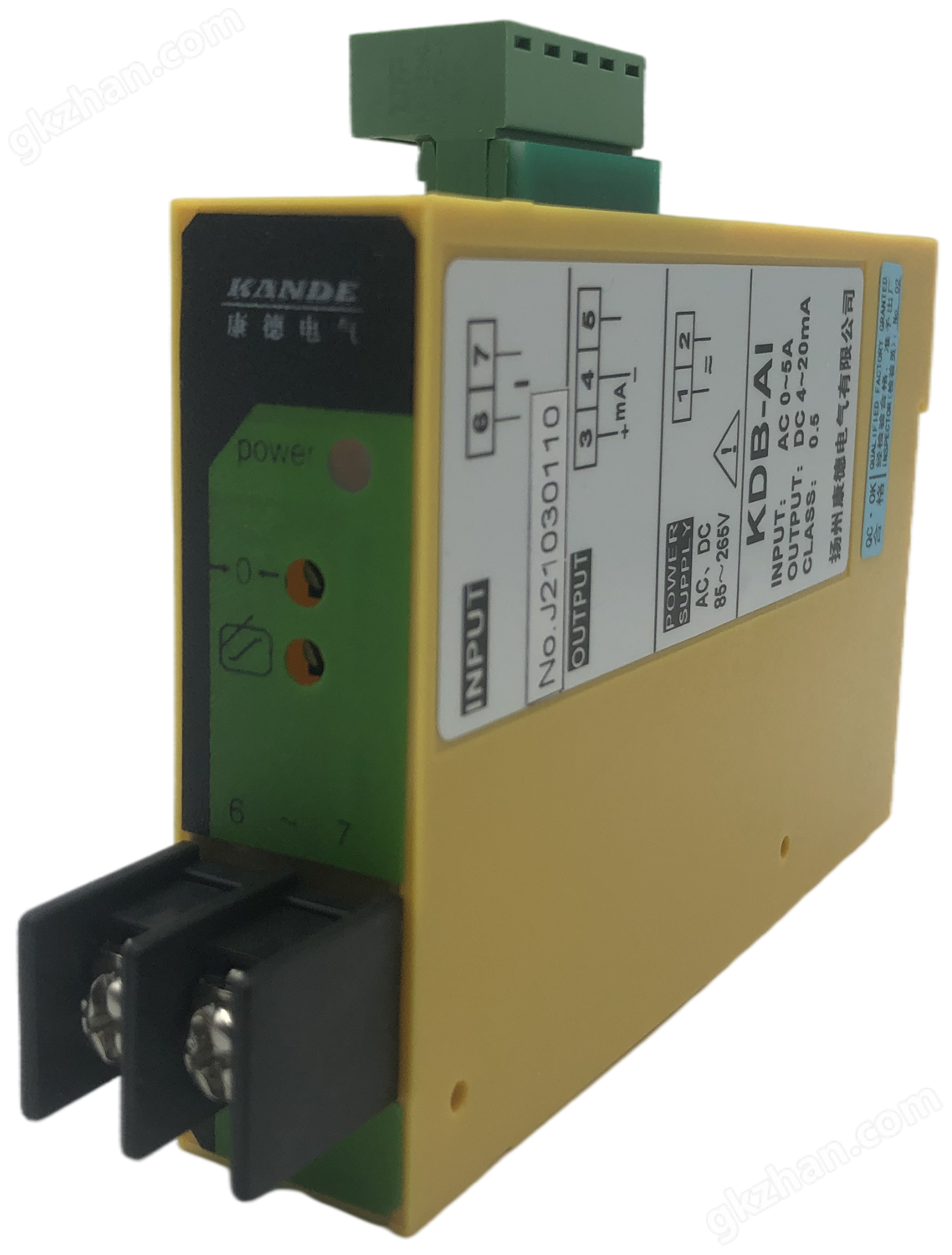

KDB電量變送器

一、概述

電量變送器是一種將被測電量參數（如電流、電壓、功率、頻率、功率因數等信號）轉換成直流電流、直流電壓并隔離輸出的裝置。產品符合國標GB/T13850–1998。

二、型號說明

三、通用技術條件

注：1、輸入與輸出對應關系一般為輸入信號標稱值0～100%對應變送輸出4～20mA，有特殊要求（如功率變送器、直流電流/電壓變送器需正、反向變送輸出）需對應輸出DC4～12～20mA時，務必特殊說明。

2、考慮到用戶的接收設備有可能不監測20mA以上的信號，電壓輸入信號標稱值0～120%對應變送輸出4～20mA。

4. 產品分類

5. 外形尺寸

圖1

圖2

6. 安裝方式

固定安裝在35mm的標準導軌上。

7. 接線方式

7.1 單路電流、電壓變送器

● 接線方式：

7.2雙路電流、電壓變送器

● 接線方式：

7.3三路電流、電壓變送器

● 接線方式：

7.4功率變送器

● 接線方式：

7.5 有功/無功功率組合變送器

● 接線方式：

注：低壓柜AC380V電壓信號可直接接入對應電壓輸入端；中高壓電壓信號須經PT后，二次100V接入對應電壓輸入端；

圖中“*”處為各相電流進線端，接CT二次的S1端，另一端可接地。

7.6功率因數變送器/功率因數角度變送器

● 接線方式：

7.7頻率變送器

● 接線方式：
