工寶DC9100母排無線測溫

?應用領域

    DC9100母排無線測溫應用于高壓開關柜觸頭及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流柜等設備的溫度監測。也可適用于大功率電機設備的溫度監測和保護。

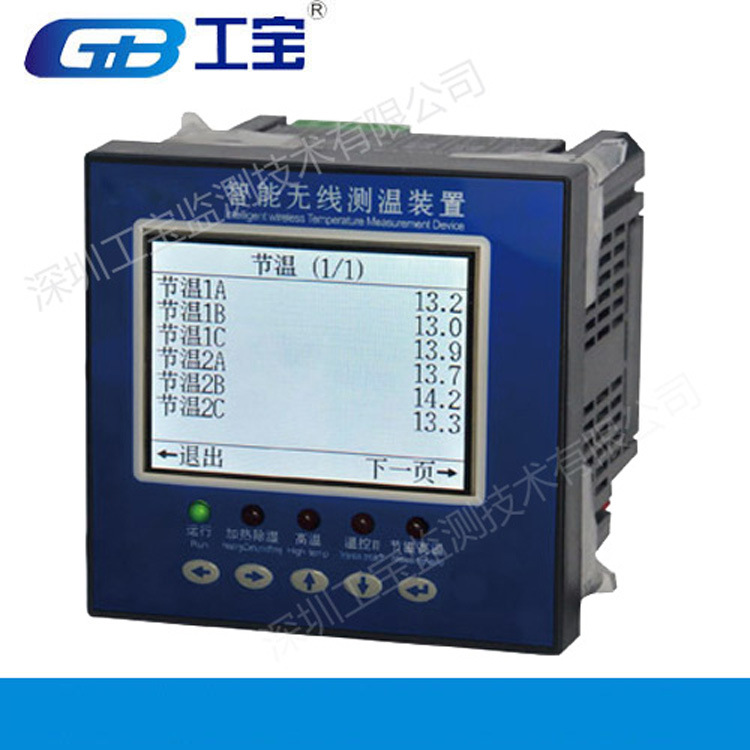

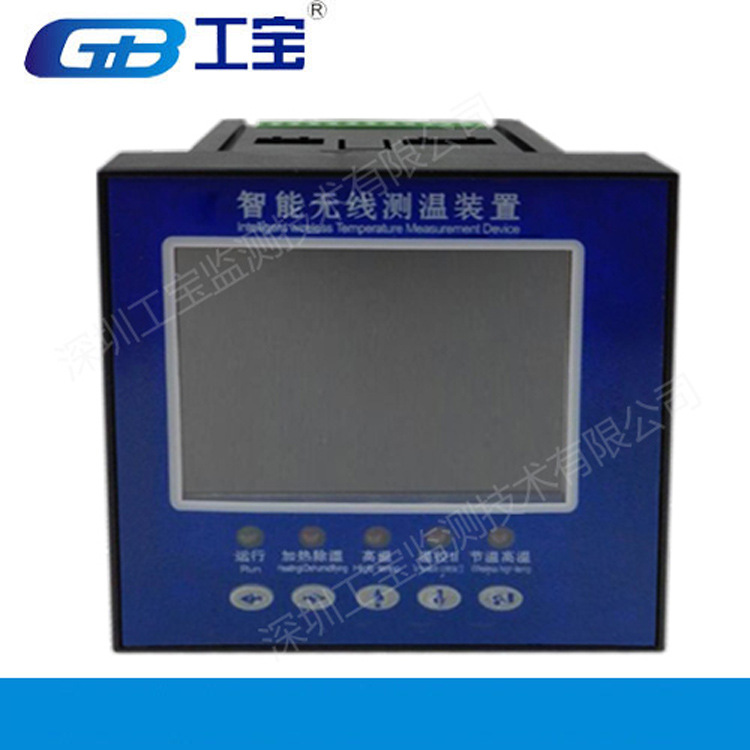

詳見實物圖：

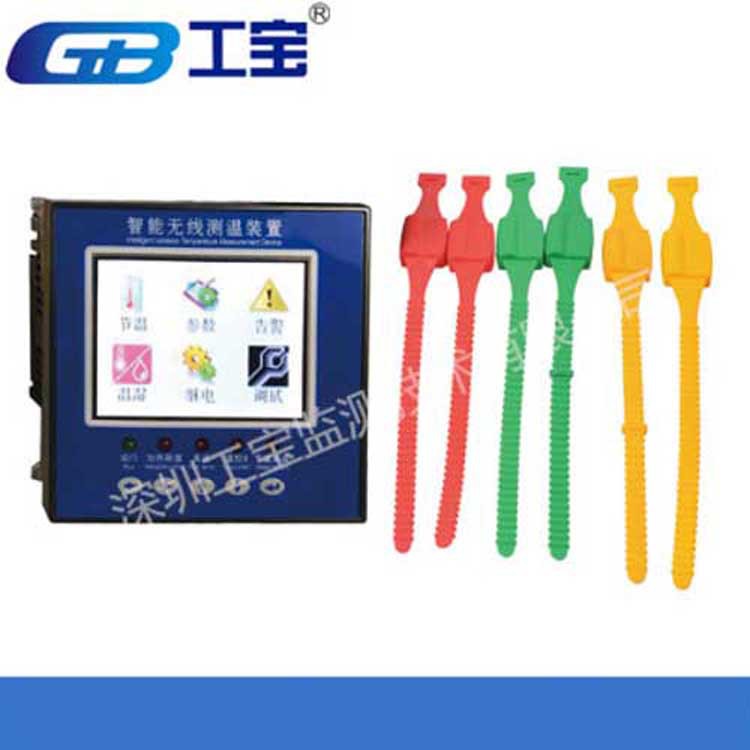

DGI-2500電氣接點無線測溫裝置詳見實物圖：?

 ?????

??

無線接點測溫裝置運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。保存應在原包裝內，保存的地方環境溫度為0℃～＋40℃，相對濕度不超過85％，空氣中無腐蝕性氣體。在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的疊放高度不超過3只。

工寶DC9100母排無線測溫


電磁兼容性(EMC)

19、20、21、22接溫濕度傳感器（19藍、20綠、21紅、22黑）；
15、16、17、18接無線接收器（15綠、16藍、17黑、18紅）；
13、14接RS485通訊線（13接B、14接A）；
7、8接超限控制（無源接點）；     9、10接報警控制（無源接點）；
11、12接預警控制（無源接點）；   3、4接環境溫度控制（無源接點）；
5、6環境濕度控制（無源接點）;   1、2接AC220V電源（1中性線、2接相線）。
B、主機安裝方式
嵌入式安裝。
C、關于無線溫度傳感器
無線溫度傳感器由調制盒和感溫頭組成，它安裝要求：
將無線測溫傳感器安裝在靠近溫度監測點附近的母排上面，用自M4自攻螺絲將溫度傳感器固定點固定在被測溫點附近，并用扎帶進行緊固捆扎以防強烈振動造成脫落和移位。
D、關于無線數據收發器
無線數據收發器通過四芯導線和主機連接，采用RS485的通信協議。無線溫度傳感器發出的實時監測點的溫度數據，通過無線數據收發器進行采集后供主機讀取，它起中轉數據的作用。通常情況下，由于開關柜的外殼有屏蔽電磁場的作用，所以無線數據收發器應與無線溫度傳感器安裝在同一個開封閉空間內。無線數據收發器可以用兩顆螺絲固定在儀表室內，如果儀表室與其它隔室封閉比較嚴，無線信號無法達到儀表室時，無線數據收發器就必須安裝在無線溫度傳感器所在的隔室內。
