廣東工寶CWS-34L-R無線測溫監測

應用領域

    應用于高壓開關柜觸頭及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流柜等設備的溫度監測。也可適用于大功率電機設備的溫度監測和保護。

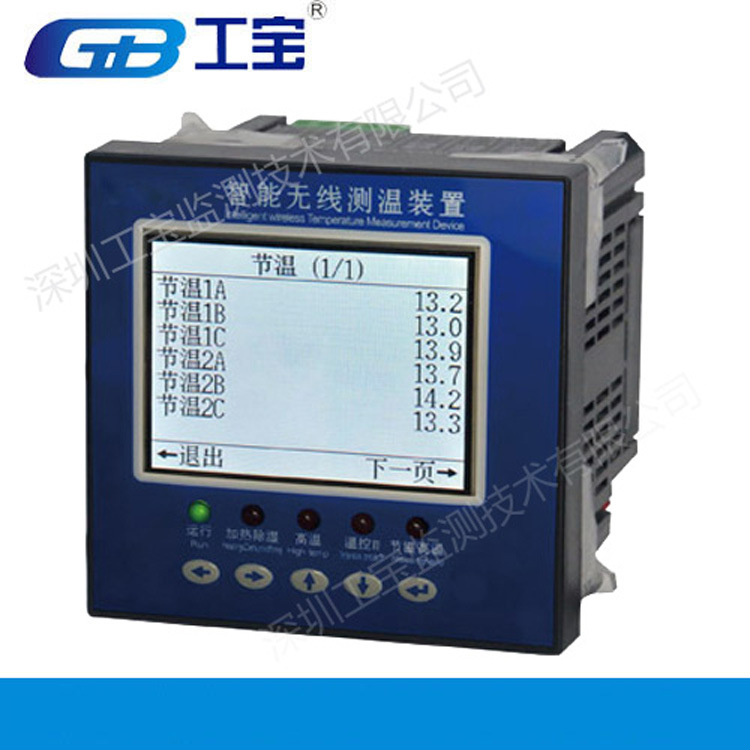

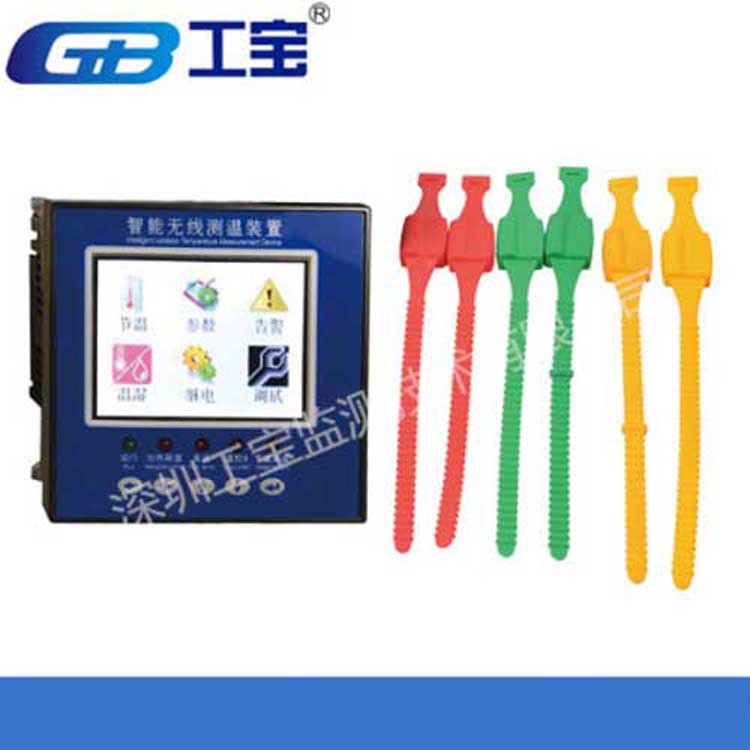

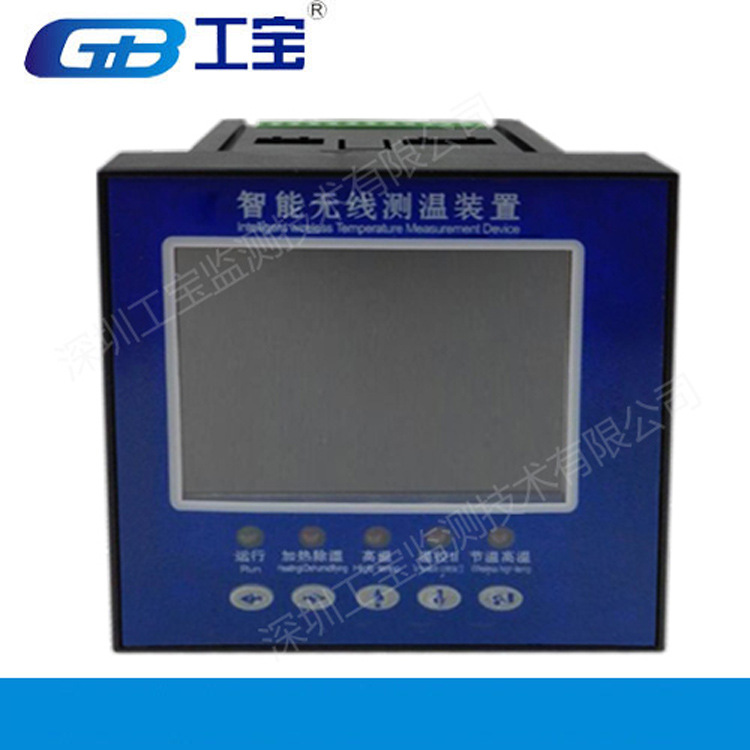

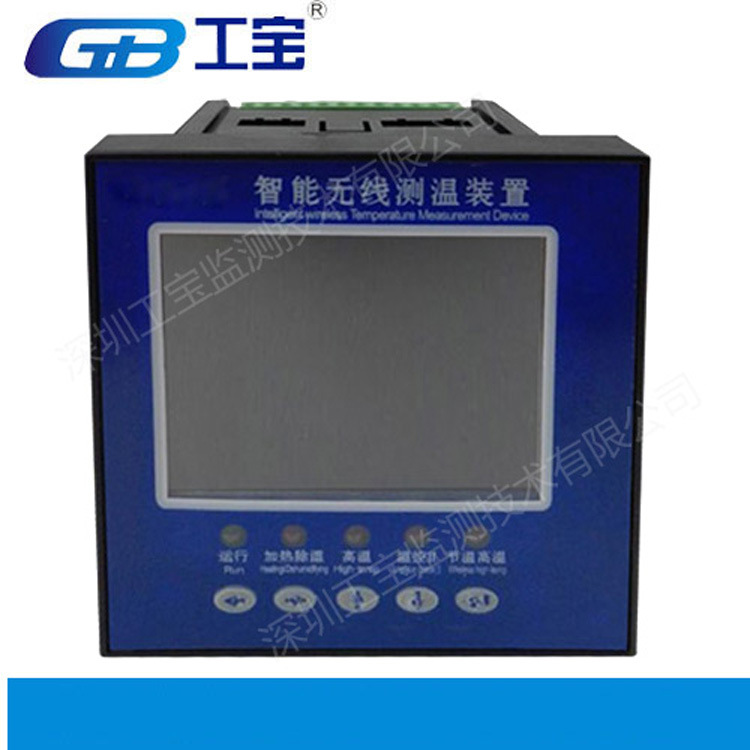

CWS-34L-R無線測溫監測詳見實物圖：

廣東工寶CWS-34L-R無線測溫監測電磁兼容性(EMC)

電氣連接
19、20、21、22接溫濕度傳感器（19藍、20綠、21紅、22黑）；
15、16、17、18接無線接收器（15綠、16藍、17黑、18紅）；
13、14接RS485通訊線（13接B、14接A）；
7、8接超限控制（無源接點）；     9、10接報警控制（無源接點）；
11、12接預警控制（無源接點）；   3、4接環境溫度控制（無源接點）；
5、6環境濕度控制（無源接點）;   1、2接AC220V電源（1中性線、2接相線）。
B、主機安裝方式
嵌入式安裝。
C、關于無線溫度傳感器

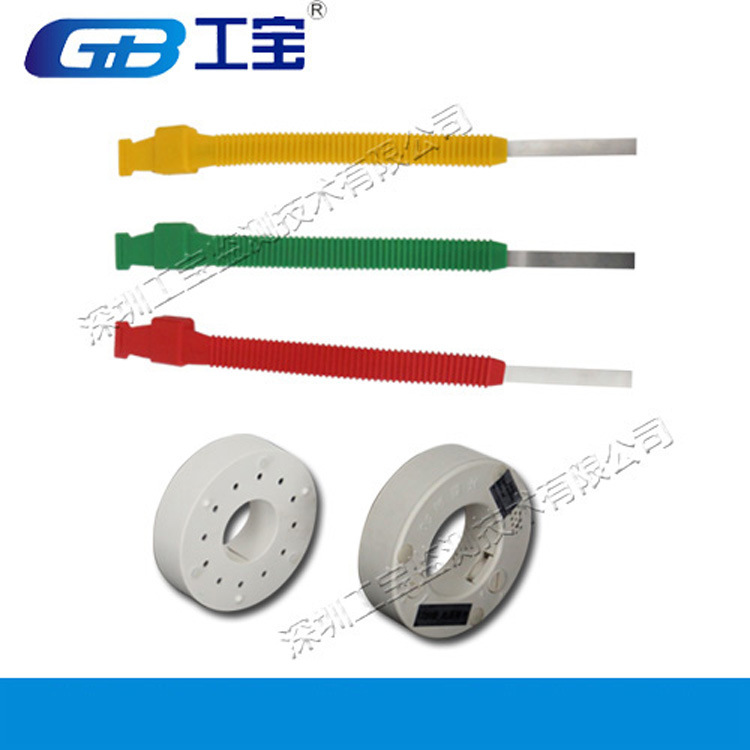

無線溫度傳感器由調制盒和感溫頭組成，它安裝要求：
將無線測溫傳感器安裝在靠近溫度監測點附近的母排上面，用自M4自攻螺絲將溫度傳感器固定點固定在被測溫點附近，并用扎帶進行緊固捆扎以防強烈振動造成脫落和移位。
D、關于無線數據收發器
無線數據收發器通過四芯導線和主機連接，采用RS485的通信協議。無線溫度傳感器發出的實時監測點的溫度數據，通過無線數據收發器進行采集后供主機讀取，它起中轉數據的作用。通常情況下，由于開關柜的外殼有屏蔽電磁場的作用，所以無線數據收發器應與無線溫度傳感器安裝在同一個開封閉空間內。無線數據收發器可以用兩顆螺絲固定在儀表室內，如果儀表室與其它隔室封閉比較嚴，無線信號無法達到儀表室時，無線數據收發器就必須安裝在無線溫度傳感器所在的隔室內。
