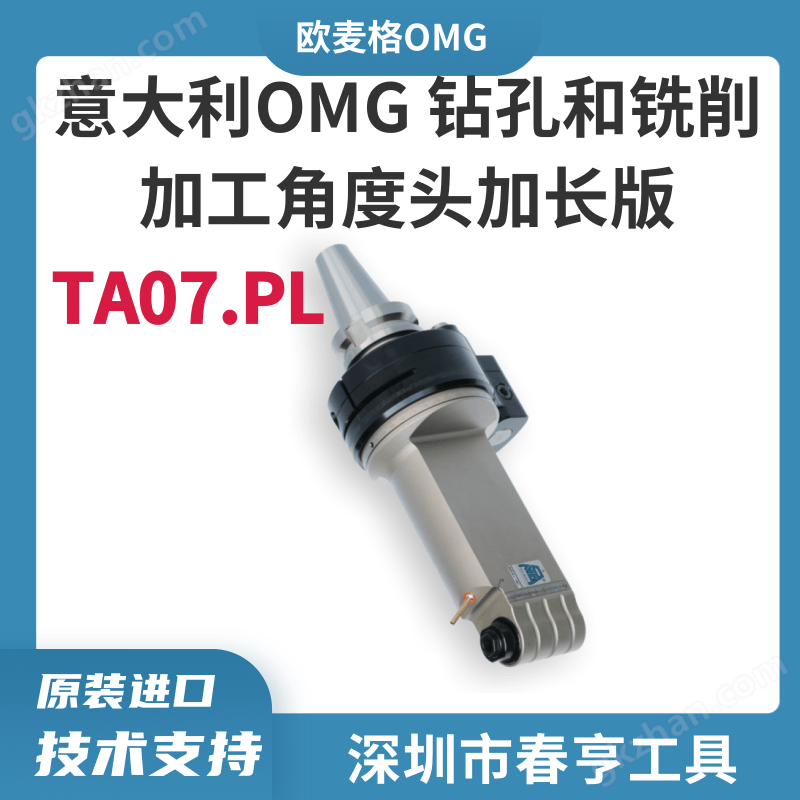

OMG TA07.PL 90°加長型單主軸角度頭

OMG TA07.PL 90°加長型單主軸角度頭

TA... L系列TA07.PL

加長版角度頭，適用于單一鉆孔和銑削加工

TA...L系列角度頭配備加長機身，適用于更大的工作區域的應用。

產品概述

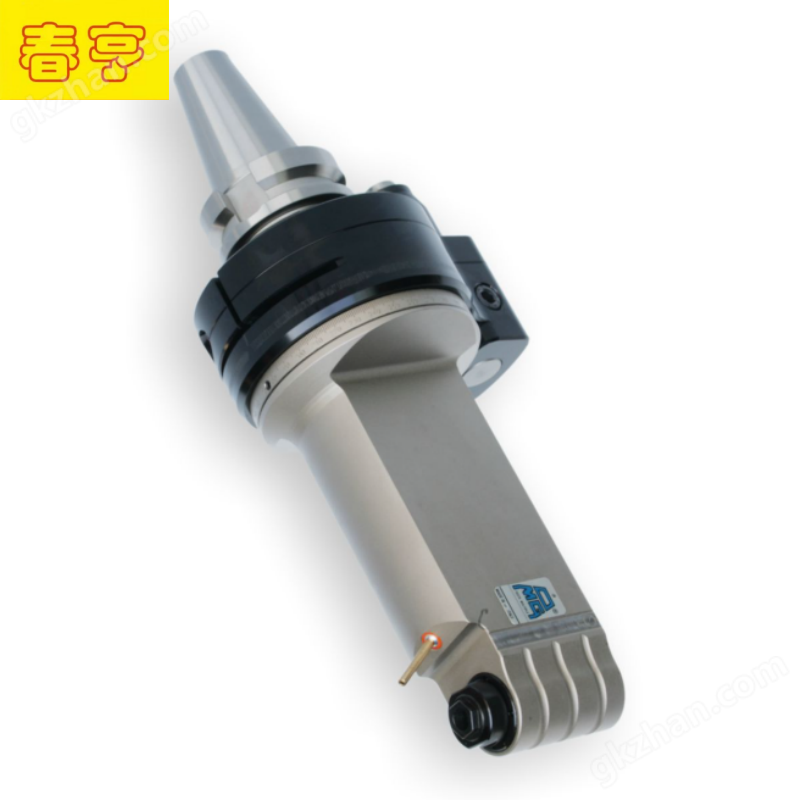

OMG TA07.PL 是 TA 系列的細長型 90° 單主軸角度頭，針對深腔、窄縫等受限空間的側向切削工況優化設計。區別于標準型 TA07.P，該型號采用側固式輸出結構，機身整體更緊湊修長，可深入普通角度頭無法到達的工件型腔內部完成加工。產品可在不改造機床結構的前提下，實現復雜型腔工件的側面垂直加工，縮減工件裝夾次數與定位誤差，提升機床加工柔性，適配精密零件的深位側向加工需求。

核心技術特點

精密齒輪傳動系統

內部搭載經精密磨削的格里森螺旋傘齒輪組，傳動比 1:1，最高轉速支持 10000rpm；可穩定輸出 11N?m 切削扭矩，軸向允許載荷達 180N，齒面接觸面積大，傳動平穩低噪，在輕載精密切削工況下精度穩定，有效延長齒輪與刀具使用壽命。

細長型防干涉結構設計

機身采用緊湊修長的優化設計，徑向尺寸更小，輸出端延伸性好，可深入工件深腔、窄縫等受限空間完成側向加工，有效解決普通角度頭在深腔加工中易與工件側壁干涉的問題，適配復雜型腔零件的精密加工需求。

側固式高剛性輸出

采用 WELDON 側固式輸出結構，標準夾持直徑 7mm，可選支持 ?8-?10 規格刀具；刀柄連接剛性強，切削過程中無打滑竄動，定位精度高，適配鉆孔、輕銑等工序的穩定切削。

無間隙高精度定位結構

采用錐形止動臂銷設計，可有效消除角向游隙；配合機床止動塊安裝后，角向定位精準，切削過程中抗扭剛性優異，適配連續精密加工工況。

免維護與全場景適配

出廠預置長效潤滑脂，采用終身密封潤滑結構，日常使用無需額外維護；支持 DIN69871、BT、HSK 等多種標準機床錐柄接口，兼容機床 ATC 自動換刀系統，可直接存放于刀庫自動調用，適配各類中小型加工中心設備。

產品規格

產品參數

尾部適配刀柄

模塊化系統

支撐系統

冷卻方式

扭矩臂

機床連接

零部件質量

PACKAGING

主要應用

TA07.PL 90° 細長型單主軸角度頭定位于深腔受限空間的輕載側向切削加工，可深入工件型腔內部完成工序，有效解決加工干涉問題，廣泛適配精密制造領域的復雜零件加工需求。

核心應用行業

精密模具加工

適用于中小型模具的深腔側壁加工，可深入型腔內部完成側面排氣孔、冷卻水孔鉆削，以及型腔側壁的輕量銑削、倒角工序，避免普通角度頭的干涉問題，提升模具深腔加工的可達性。

汽車精密零部件制造

適配汽車小型殼體、閥體、復雜結構件的深位側面鉆孔、銑槽加工，針對內腔狹窄、加工空間受限的零件，可高效完成側向切削工序，保障零件加工精度與形位公差。

3C 與電子精密零件加工

用于 3C 產品外殼、精密結構件的深位側面小孔鉆孔、邊緣銑削與倒角加工，高轉速特性適配小刀具精密切削，細長結構適配小型零件的窄空間加工需求。

通用精密機械加工

適用于各類精密閥體、接頭、工裝夾具等零件的深位側面鉆孔、倒角工序，解決復雜結構零件的側向加工干涉難題，提升中小批量精密零件的加工效率。

典型適用工序

核心工序：深腔工件側面鉆孔、輕載銑削、型腔側壁倒角

兼容工序：輕載攻絲、鉸孔、窄縫側面加工

說明：該型號為細長型輕載角度頭，主打深腔窄空間加工可達性，不適用于重載銑削、大直徑切削等強負載工況。

適配設備與生產場景

適配各類中小型立式加工中心、臥式加工中心及數控銑床，支持 ATC 自動換刀，可直接存放于機床刀庫調用；適合多品種中小批量的精密零件柔性加工，尤其適合存在深腔、窄縫加工需求的生產場景。
